1~3편에 걸쳐 DPF 모니터링을 위한 대시보드 제작기를 올렸다. 3편을 올려놓고 수정사항이 있어서 추가로 포스팅을 하게됐다.

원래는 A필러에 케이스를 넣고 달려고 했지만, 고정이 여의치 않았다. 굴곡 때문에 양면테이프를 이용해도 붙지 않았고, 그렇다고 멀쩡한 A필러에 글루건 떡칠을 하긴 싫었다.

그래서 배선을 다 없애고 빵판에 ESP32와 GC9A01을 꽂고 양면테이프를 이용해 위 사진과 같이 거치했다. 기존엔 DPF 매연 포집량과 DPF 온도만 표시하던 것에서 DPF 재생 후 주행거리까지 표시하도록 코드도 수정했다.

한동안 저렇게 다녔지만, 영 보기가 싫었다. 그래서 ESP32 MCU와 GC9A01이 합쳐져있는 보드를 하나 구매했다. 참고로 이 보드는 CS 5핀, DC는 27핀, RESET 33핀, SDA(MOSI) 15핀, SCL(SCLK) 14핀으로 설정을 하면 된다.

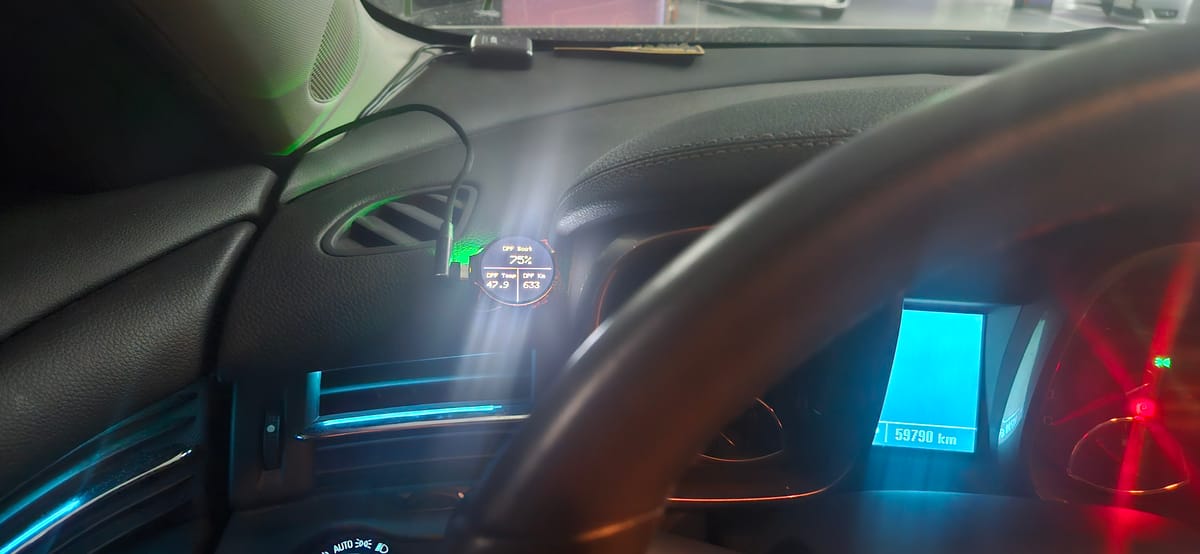

아직 선정리는 제대로 안됐지만 클러스터 바로 옆에 양면테이프로 붙여봤다. 이제 더이상 손안대고 다른 프로젝트(?)로 넘어가야겠다.
